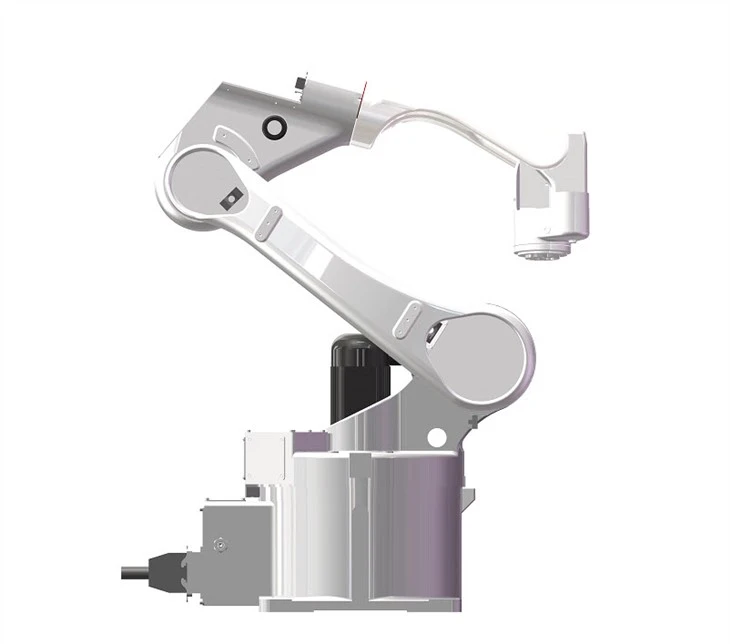

RJH605E Automatische pijplasrobot

- 6 dof automatische pijplasrobot
- Geschikt voor boog-, mig-, tig-, punt-, laserlassen en etc.
- Kleine arm met holle structuur die effectief kan voorkomen dat de kabels interfereren.
- Bied professionele lasprogrammeerpakketten voor verschillende scenario's.
- Hoge nauwkeurigheid, snelle respons en concurrerende prijs.

Aanvraag sturen

Praat nu

Beschrijving

Technische Parameters

Belangrijkste kenmerken van HCNC automatische pijplasser

De RJH605 wordt veel gebruikt als pijplasrobot die is ontworpen met 6 assen, een draagvermogen van 5 kg, een arm van 1441 mm en een herhaalde positioneringsnauwkeurigheid van ± 0,06 mm.

1. Gebruik de internationale standaard Ethercat-bustechnologie, ondersteun bustype-eenheid en absolute type servomotor.

2. Eenvoudig en handig in gebruik, uitgerust met een leerhanger.

3. De pijplasrobot is voorzien van diverse detectiesystemen waarmee de robot daadwerkelijk kan ‘voelen’ waar een las moet komen.

4. Globale intelligente trajectoptimalisatiestrategie: de robot zal het bewegingstraject, het lastraject enz. in realtime volgen.

5. Off-line programmeersoftware: maak pijp- en buislassen van hogere kwaliteit mogelijk.

6. Uitgerust met simulatietools: virtueel besturingsplatform, 3D-simulatieplatform.

7. Mooie lasnaad met hoge consistentie. Hoge efficiëntie bij het lassen van pijpen.

RJH605E pipe welding robot cell

Technische parameters van HCNC-pijplasrobot

Model		RJH605E
Mate van vrijheid		6
Max./nominaal laden		5 kg
Maximale werkradius		1441 mm
Herhaalde positioneringsnauwkeurigheid		±0.06 mm
Bewegingsbereik	J1	±150 graden
	J2	-145 graad /+60 graad
	J3	+30 graad /+270 graad
	J4	±120 graden
	J5	-110 graad /+140 graad
	J6	±360 graden
Nominale snelheid	J1	2,58rad/s, 148 graden/s
	J2	2,58rad/s, 148 graden/s
	J3	2,58rad/s, 148 graden/s
	J4	3,93rad/s, 225 graden/s
	J5	3,93rad/s, 225 graden/s
	J6	3,93rad/s, 225 graden/s
Maximale snelheid	J1	3,87rad/s, 222 graden/s
	J2	3,87rad/s, 222 graden/s
	J3	3,87rad/s, 222 graden/s
	J4	5,89rad/s, 337,5 graden/s
	J5	5,89rad/s, 337,5 graden/s
	J6	5,89rad/s, 337,5 graden/s
Toegestaan traagheidsmoment	J6	{}.035kg.㎡
	J5	{}.3kg㎡
	J4	{}.3kg㎡
Toegestaan koppel	J6	15 Nm
	J5	35 NaamM
	J4	35 Nm
Applicatieomgeving	Temperatuur	0-45 graden
	Vochtigheid	20%-80%
	Anderen	Vermijd contact met ontvlambare, explosieve of bijtende gassen en vloeistoffen en blijf uit de buurt van elektronische geluidsbronnen (plasma)
Kabellengte van Teach-hanger		8m
Lengte opbouw-kastverbindingsleiding		5m
I/O-parameter		Pines: ingang 32 pinnen, uitgang 31 pinnen (het alarmlampje van de controlecabine beslaat 1 pin)
Signaallijn gereserveerd		/
Pneumatische buis		/
Batterijcapaciteit		2,5 KVA
Nominaal vermogen		2 kW
Nominale spanning		Enkele AC-fase 220V 50HZ
Nominale stroom		10.8A
Beschermingsniveau van robotarm		IP50
Beveiligingsniveau elektrische kast		IP50
Installatiemethode		Op de aarde, omgekeerde hanger, zijhanger
Grootte elektrische kast		640 mm (B) × 460 mm (T) × 620 mm (H) - verticaal

Toepassingsgevallen

Deze automatische pijplasrobot wordt ook veel gebruikt bij het lassen van fietsonderdelen, elektrische voertuigonderdelen, vangrails, landbouwmachines, technische machines, meubelonderdelen, auto-onderdelen, autostoelen, sportuitrusting, medische apparatuur, hardware en elektrische machines en andere hardwareproductievelden. .

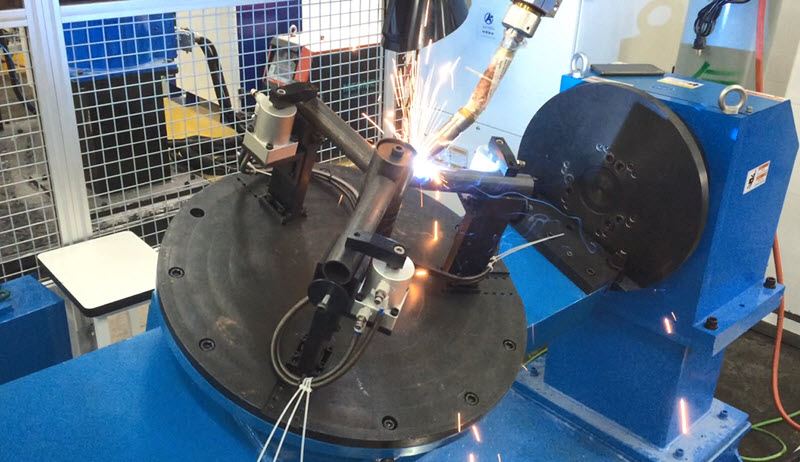

automatic-pipe-welder-RJH605E
